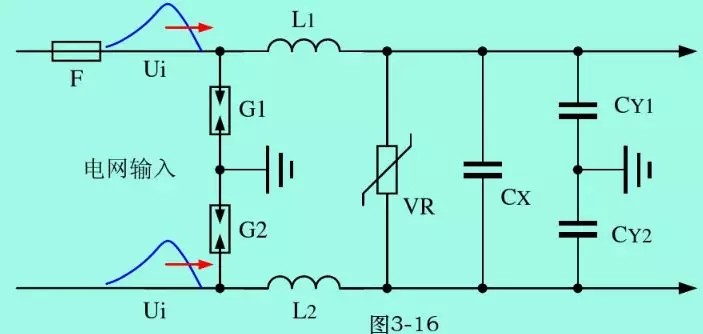

实例1
上图是一个可抗击较强雷电浪涌脉冲电压的电原理图，图中：G1、G2为气体放电管，主要用于对高压共模浪涌脉冲抑制，对高压差模浪涌脉冲也同样具有抑制能力；VR为压敏电阻，主要用于对高压差模浪涌脉冲抑制。经过G1、G2和VR抑制后，共模和差模浪涌脉冲的幅度和能量均大幅度降低。
G1、G2的击穿电压可选1000Vp~3000Vp，VR的压敏电压一般取工频电压最大值的1.7倍。
G1、G2击穿后会产生后续电流，一定要加保险丝以防后续电流过大使线路短路。

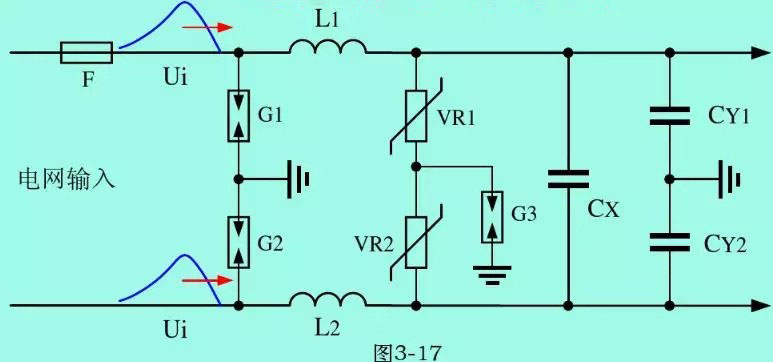

实例2
增加了两个压敏电阻VR1、VR2和一个放电管G3，主要目的是加强对共模浪涌电压的抑制，由于压敏电阻有漏电流，而一般电子产品都对漏电流要求很严格（小于0.7mAp），所以图中加了一个放电管G3，使平时电路对地的漏电流等于0。G3的击穿电压要远小于G1、G2的击穿电压，采用G3对漏电隔离后，压敏电阻VR1或VR2的击穿电压可相应选得比较低，VR1、VR2对差模浪涌电压也有很强的抑制作用。

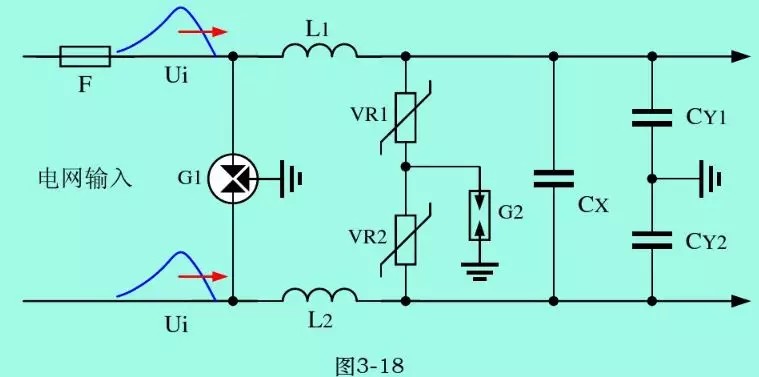

实例3
G1是一个三端放电管，它相当于把两个二端放电管安装在一个壳体中，用它可以代替上面两个实例中的G1、G2放电管。除了二端、三端放电管之外，放电管还有四端、五端的，各放电管的用途也不完全相同。

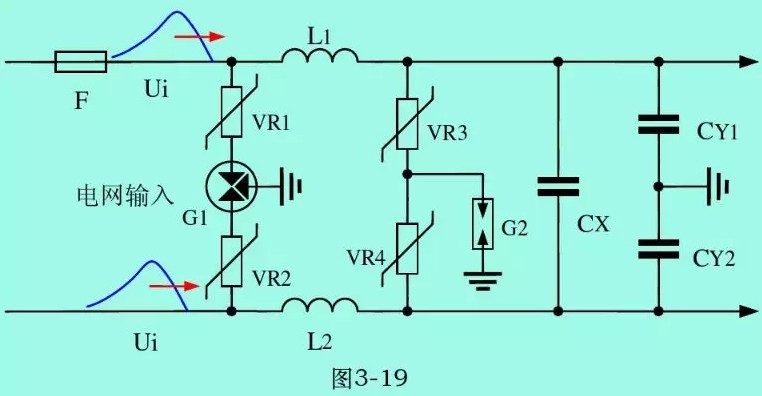

实例4
增加了两个压敏电阻（VR1、VR2），主要目的是为了隔断G1击穿后产生的后续电流，以防后续电流过大使输入电路短路，但由于VR1、VR2的最大峰值电流一般只有G1的几十分之一，所以，本实例对超高浪涌电压的抑制能力相对实例3要的抑制能力差很多。

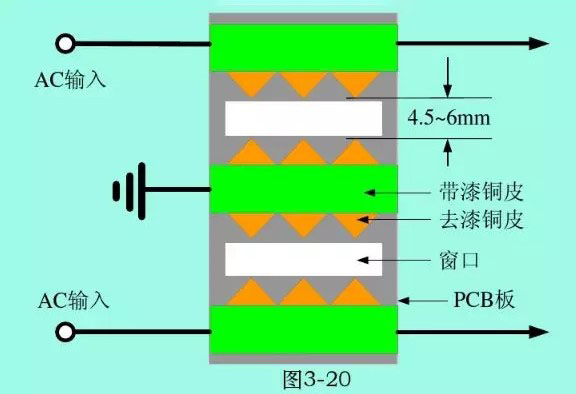

实例5：直接在PCB板上制作避雷装置
在PCB板上直接制作放电避雷装置，可以代替防雷放电管，可以抑制数万伏共模或差模浪涌电压冲击，避雷装置电极之间距离一般要求比较严格，输入电压为AC110V时，电极之间距离可选4.5mm，输入电压为AC220V时，可选6mm；避雷装置的中间电极一定要接到三端电源线与PCB板连接的端口上。

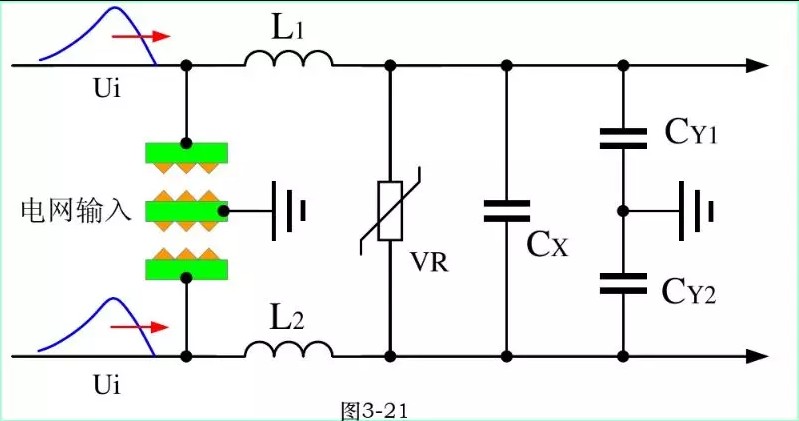

实例6：PCB板气隙放电装置代替放电管
在PCB板上直接制作气隙放电装置，正常放电电压为每毫米1000~1500V，4.5mm爬电距离的放电电压大约为4500~6800Vp，6mm爬电距离的放电电压大约为6000~9000Vp。

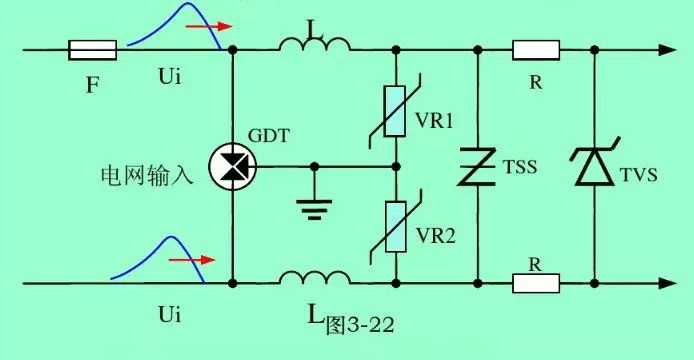

各种防雷器件的连接
避雷器件的安装顺序不能搞错，放电管必须在最前面，其次是浪涌抑制电感和压敏电阻（或放电管），再其次才是半导体TVS闸流管或X类电容及Y类电容。
